Installer un treuil sur son 4×4, c’est passer du « j’espère ne pas m’enliser » au « je m’enlise et je m’en sors ». Le montage est accessible à tout bricoleur qui sait utiliser une clé et un multimètre, mais le branchement électrique 12V ne s’improvise pas. Un câblage sous-dimensionné peut griller le treuil ou pire, provoquer un incendie. ⚡
Avant le montage : vérifier la compatibilité 🔧
Trois éléments à vérifier avant d’acheter quoi que ce soit :
- La capacité du treuil : règle de base = 1,5x le poids du véhicule. Un 4×4 de 2 tonnes a besoin d’un treuil de 3 tonnes minimum (6600 lbs)
- Le pare-choc : est-il compatible avec une platine de treuil ? Les pare-chocs d’origine en plastique ne supportent pas le treuil. Il faut un pare-choc acier renforcé ou une platine boulonnée au châssis
- La batterie : un treuil de 4500 lbs consomme 200-400 A en charge. La batterie doit pouvoir délivrer cette intensité sans tomber sous 10V
Le matériel nécessaire pour le montage complet 📋
| Élément | Rôle | Budget indicatif |
|---|---|---|
| Treuil 12V | Traction et récupération | 150 – 500 € |
| Platine de montage | Fixe le treuil au châssis | 50 – 150 € |
| Câbles batterie (35 mm² min) | Alimentation du treuil | 30 – 60 € |
| Contacteur / solénoïde | Commute le courant (souvent inclus) | Inclus ou 40 € |
| Fusible 300-400 A | Protection court-circuit | 10 – 20 € |
| Télécommande | Commande à distance (souvent incluse) | Incluse ou 30 € |
Montage mécanique : fixer le treuil au pare-choc 🔩
Étape 1 : installer la platine
La platine se boulonne sur le pare-choc renforcé ou directement sur les longerons du châssis. Utilisez des boulons de grade 8.8 minimum (marqués sur la tête). Serrez au couple recommandé par le fabricant. La platine doit être parfaitement horizontale pour que le câble s’enroule correctement sur le tambour.
Étape 2 : fixer le treuil sur la platine
Positionnez le treuil sur la platine et boulonnez les 4 points de fixation. Le guide-câble (à rouleaux ou en aluminium) doit être aligné avec l’ouverture du pare-choc. Vérifiez que le câble sort bien droit, sans frottement latéral. Un câble qui frotte s’use prématurément et peut casser. ⚙️
Branchement électrique 12V : le câblage qui compte ⚡
C’est l’étape critique. Un câblage sous-dimensionné provoque des chutes de tension, une surchauffe des câbles et au pire un incendie. Voici le schéma de branchement standard.
Section des câbles : pas de compromis

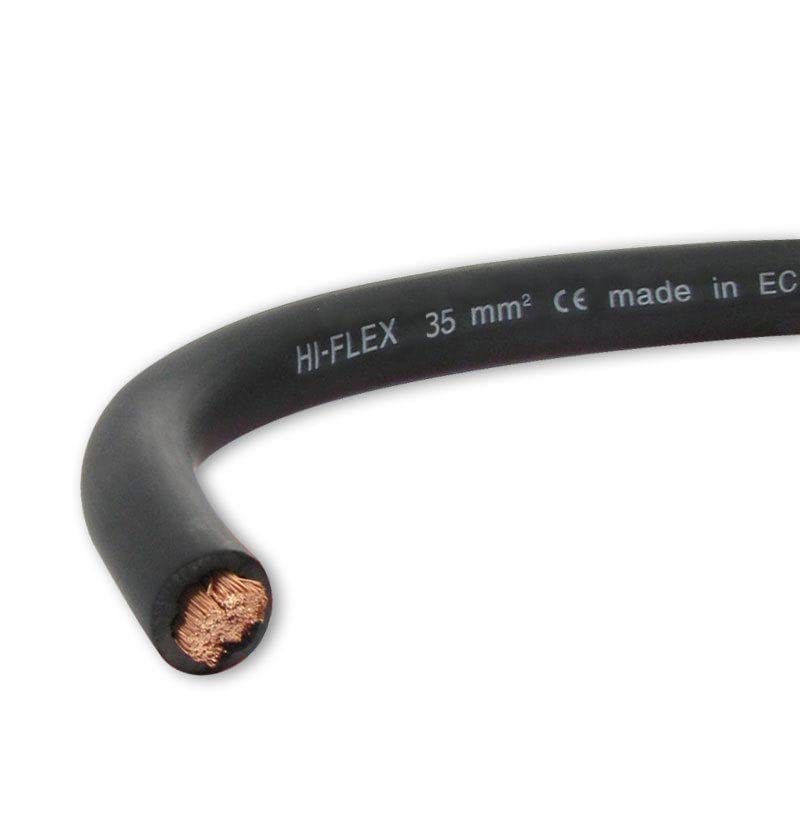

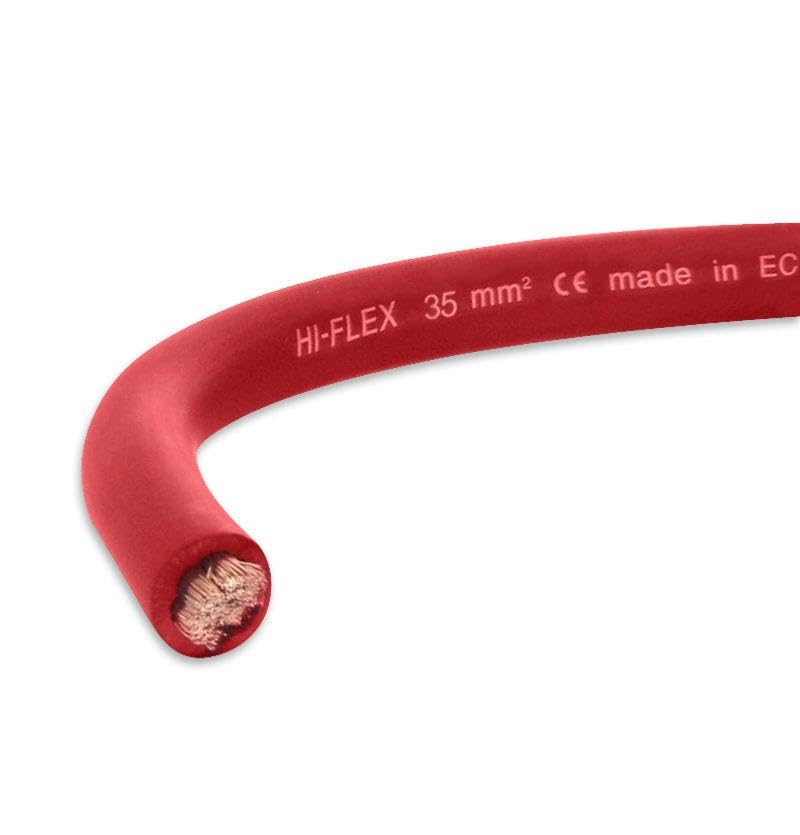

Utilisez des câbles de 35 mm² minimum pour les treuils jusqu’à 4500 lbs, et 50 mm² pour les treuils de 9000 lbs et plus. Les câbles fournis avec le treuil sont parfois sous-dimensionnés. Vérifiez la section et remplacez si nécessaire. Les cosses doivent être serties à la pince hydraulique, pas simplement écrasées au marteau. 🔌
Le circuit : batterie → fusible → solénoïde → treuil
- Câble positif (+) : de la borne + de la batterie vers le fusible 300A, puis vers le solénoïde, puis vers le treuil
- Câble négatif (-) : de la borne – de la batterie directement vers le châssis ET vers le treuil
- Fusible : obligatoire sur le câble positif, le plus près possible de la batterie. Protège contre les courts-circuits
- Solénoïde : fixé sous le capot ou dans le pare-choc. C’est le contacteur qui commute les centaines d’ampères entre la batterie et le moteur du treuil
- Télécommande : se branche sur le solénoïde via un connecteur étanche. Filaire ou sans fil selon le modèle
Les erreurs de câblage à ne pas commettre
- Câbles trop fins : provoquent une chute de tension et une surchauffe. Le treuil perd en puissance et les câbles fondent
- Pas de fusible : un court-circuit sans fusible peut enflammer le câble et le véhicule en quelques secondes
- Masse sur la carrosserie : la masse doit aller sur le châssis (acier épais), pas sur une vis de carrosserie
- Cosses mal serties : une cosse qui chauffe sous 300 A peut fondre et provoquer un arc électrique
Premier test et accessoires indispensables 🎯
Avant la première sortie tout-terrain, testez le treuil à vide puis en charge légère : déroulez 10 m de câble, accrochez sur un arbre avec une sangle et tractez. Vérifiez que le câble s’enroule proprement, que le frein tient et que la télécommande répond sans délai.
Complétez votre installation avec un kit de récupération : poulie de mouflage (pour doubler la force), manille 4,75T, sangle d’arbre et amortisseur de câble. Le treuil seul ne suffit pas, ce sont les accessoires qui font la différence sur le terrain. 🏔️
Installation réussie : votre 4×4 est prêt pour le terrain
Un treuil bien monté et correctement câblé est un outil de sécurité fiable qui peut vous sortir de situations critiques. Le montage mécanique est accessible, le câblage demande de la rigueur. Ne faites aucun compromis sur la section des câbles et la qualité des connexions.
Pour choisir le treuil adapté à votre véhicule, consultez notre comparatif des treuils 4×4. Et pour les treuils 12V en général, notre sélection couvre toutes les gammes de prix et de puissance.
Questions fréquentes ❓
Peut-on installer un treuil sur un pare-choc d’origine ?
Rarement. Les pare-chocs d’origine en plastique ne supportent pas la charge. Il faut un pare-choc acier renforcé ou une platine de treuil boulonnée directement aux longerons du châssis.
Quelle section de câble pour un treuil 4×4 ?
35 mm² minimum jusqu’à 4500 lbs, 50 mm² pour les 9000 lbs et plus. Les câbles fournis sont parfois sous-dimensionnés. Vérifiez systématiquement.
Faut-il une deuxième batterie pour le treuil ?
Pour un usage occasionnel (2-3 tractions par sortie) avec moteur tournant, la batterie principale suffit. Pour du treuillage intensif, une batterie auxiliaire en décharge lente protège votre démarrage.
Combien de temps prend l’installation ?
Comptez 3 à 5 heures pour un montage complet (mécanique + électrique) si vous avez un pare-choc compatible. Avec un changement de pare-choc, ajoutez 2 à 3 heures.
Câble acier ou câble synthétique ?
Le câble acier est plus résistant à l’abrasion et moins cher. Le synthétique est plus léger, flotte sur l’eau et ne fouette pas en cas de rupture. Pour le tout-terrain forestier, l’acier est le standard. Pour le sable et la boue, le synthétique a ses avantages.
